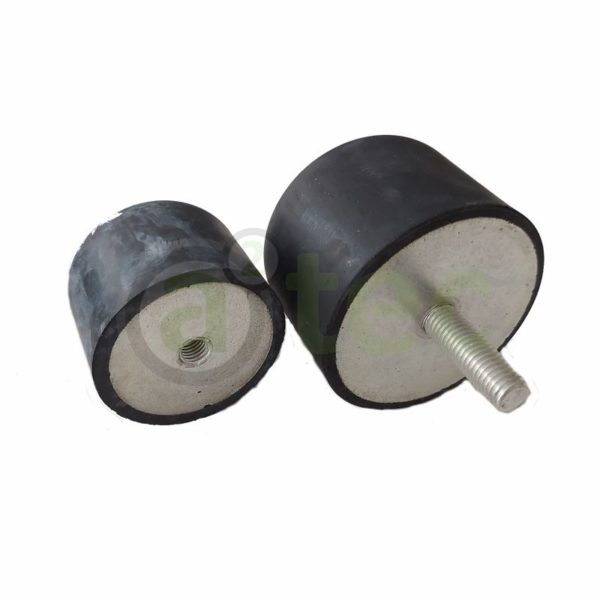

Anschlagpuffer begrenzen Bewegungen, nehmen Stoßbelastungen auf und können als Endlagendämpfer eingesetzt werden.
Auch als Maschinen- und Gerätefuß zu Schwingungsisolierung / Schwingungsdämpfung können diese Puffer verwendet werden. Um Schmierstreifen auf Böden zu vermeiden ist eine Ausführung in hellgrau möglich.
Anschlagpuffer begrenzen Bewegungen, nehmen Stoßbelastungen auf und können als Endlagendämpfer eingesetzt werden.
Auch als Maschinen- und Gerätefuß zu Schwingungsisolierung / Schwingungsdämpfung können diese Puffer verwendet werden. Um Schmierstreifen auf Böden zu vermeiden ist eine Ausführung in hellgrau möglich.

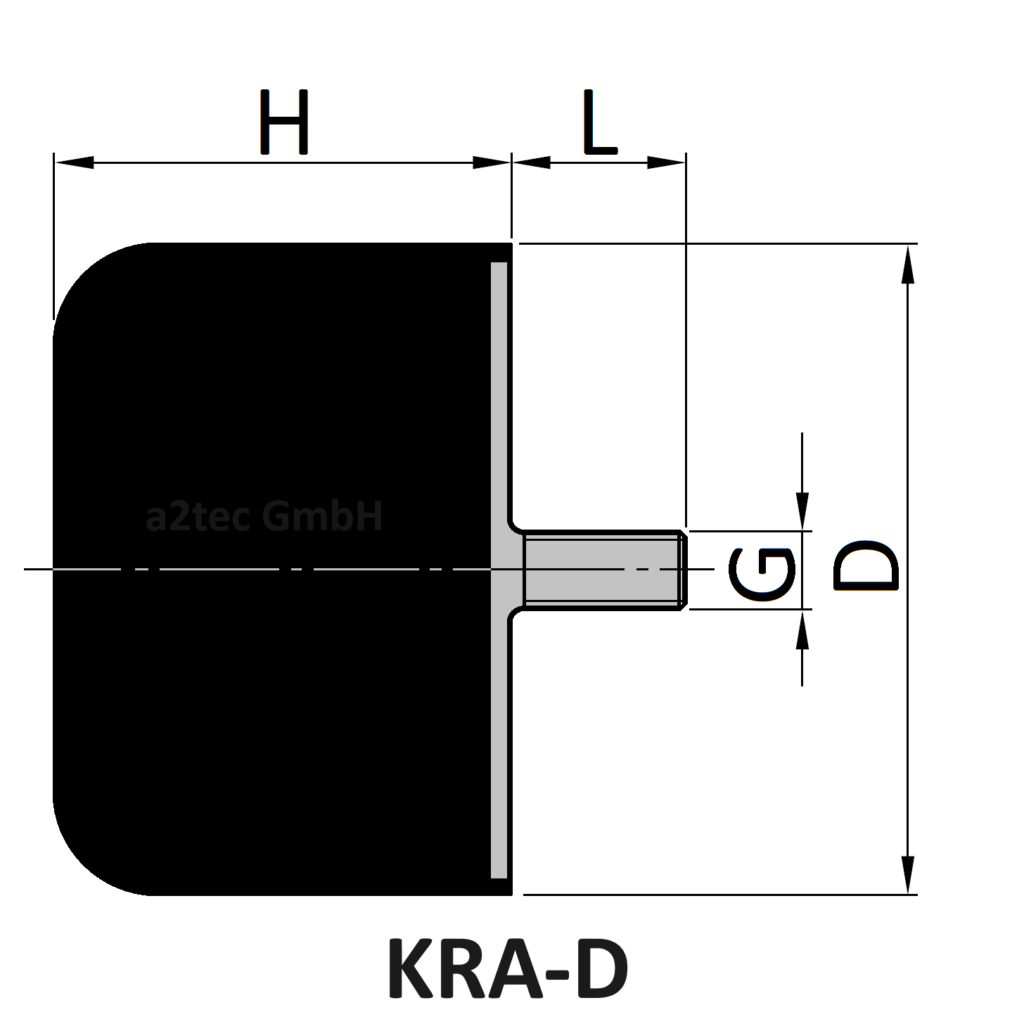

| Produkt | a2tec-Art. | Durchm. D [mm] | Höhe H [mm] | Gewinde G x L [mm] | Grundplatte L x L x S [mm] | Härte [°ShA] | Max. Weg [mm] | Max. Last [N] | |
|---|---|---|---|---|---|---|---|---|---|
| KRA-D 40x30 | A110544 | Anfragen | 40 | 32 | M8 x 23 | NR 70 | 14,4 | 7.500 | |
| KRA-D 50x40 | A110543 | Anfragen | 50 | 40 | M10 x 28 | NR 70 | 18,0 | 12.000 | |
| KRA-D 63x50 | A110545 | Anfragen | 63 | 50 | M10x 28 | NR 70 | 22,5 | 19.000 | |
| KRA-D 80x63 | A110995 | Anfragen | 80 | 63 | M12 x 37 | NR 70 | 28,3 | 29.500 | |
| KRA-D 100x80 | A110546 | Anfragen | 100 | 80 | M12 x 37 | NR 70 | 36,0 | 48.000 | |
| KRA-D 125x100 | A110547 | Anfragen | 125 | 100 | M16 x 36 | NR 70 | 45,0 | 76.500 | |
| KRA-D 160x125 | A110548 | Anfragen | 160 | 125 | M16 x 44 | NR 70 | 56,0 | 121.000 | |
| KRA-D 200x160 | A110549 | Anfragen | 200 | 160 | M20 x 44 | NR 70 | 72,0 | 189.000 | |
| KRA-D 250x200 | A111984 | Anfragen | 250 | 200 | M20 x 49 | NR 70 | 90,0 | 298.000 | |
| KRA-D 315x250 | A111985 | Anfragen | 315 | 250 | M24 x 60 | NR 70 | 112,5 | 490.000 | |
| KRA-E 40x32 | A111293 | Anfragen | 40 | 32 | M8 | NR 70 | |||
| KRA-E 50x40 | A111577 | Anfragen | 50 | 40 | M10 | NR 70 | |||
| KRA-E 63x50 | A111578 | Anfragen | 63 | 50 | M10 | NR 70 | |||
| KRA-E 80x63 | A111579 | Anfragen | 80 | 63 | M12 | NR 70 | |||
| KRA-E 100x80 | A111580 | Anfragen | 100 | 80 | M12 | NR 70 | |||
| KRA-E 125x100 | A111581 | Anfragen | 125 | 100 | M16 | NR 70 | |||
| KRA-E 160x125 | A111582 | Anfragen | 160 | 125 | M16 | NR 70 | |||
| KRA-E 200x160 | A111583 | Anfragen | 200 | 160 | M20 | NR 70 | |||
| KRA-Q 40x32 | A110756 | Anfragen | 40 | 32 | ø5,5 | 50 x 50 x 2 | NR 70 | ||
| KRA-Q 50x40 | A110757 | Anfragen | 50 | 40 | ø6,5 | 63 x 63 x 2 | NR 70 | ||
| KRA-Q 63x50 | A110669 | Anfragen | 63 | 50 | ø6,5 | 80 x 80 x 3 | NR 70 | ||
| KRA-Q 80x63 | A110758 | Anfragen | 80 | 63 | ø9 | 100 x 100 x 3 | NR 70 | ||
| KRA-Q 100x80 | A110759 | Anfragen | 100 | 80 | ø9 | 125 x 125 x 3 | NR 70 | ||
| KRA-Q 125x100 | A110361 | Anfragen | 125 | 100 | ø11 | 160 x 160 x 4 | NR 70 | ||
| KRA-Q 160x125 | A110360 | Anfragen | 160 | 125 | ø11 | 200 x 200 x 6 | NR 70 | ||
| KRA-Q 200x160 | A110379 | Anfragen | 200 | 160 | ø13 | 250 x 250 x 6 | NR 70 | ||
| KRA-Q 250x200 | A110633 | Anfragen | 250 | 200 | ø13 | 315 x 315 x 8 | NR 70 | 400.000 | |
| KRA-Q 250x200 | A112207 | Anfragen | 250 | 200 | ø13 | 315 x 315 x 12 | NR 70 | 305.000 | |
| KRA-Q 315x250 | A112208 | Anfragen | 315 | 250 | ø15 | 400 x 400 x 12 | NR 70 | 487.000 | |
| KRA-DD 100x80 | A110654 | Anfragen | 100 | 80 | 2 x M12 x 37 | NR 70 | |||
| KRA-DD 125x100 | A112204 | Anfragen | 125 | 100 | 2 x M16 x 36 | NR 70 | |||
| KRA-DD 160x125 | A110990 | Anfragen | 160 | 125 | 2 x M16 x 44 | NR 70 | |||
| KRA-DD 200x160 | A112205 | Anfragen | 200 | 160 | 2 x M20 x 44 | NR 70 | |||
| KRA-DD 250x200 | A112206 | Anfragen | 250 | 200 | 2 x M20 x 47 | NR 70 | |||
| KRA-DD 315x250 | A112209 | Anfragen | 315 | 250 | 2 x M24 x 52 | NR 70 |
