GM-Puffer C

Der Gummi-Metall-Puffer ist ein einfaches und effektives Element zur Schwingungsisolierung für den stationären Einsatz. Er wird häufig eingesetzt bei Klimaanlagen, Pumpen, Ventilatoren und Aggregaten.

Neben den Standard-Ausführungen sind angepasste Varianten möglich:

Edelstahl
unterschiedliche Gewinde
unterschiedliche Bolzenlängen
…

Puffer haben keine Abreißsicherung, deshalb ist bei mobilen Anlagen ggf. eine zusätzliche Sicherung notwendig.

Im Sprachgebrauch gibt es verschiedene Bezeichnungen, die dasselbe meinen: Rundlager, Puffer, Gummipuffer, Silentblock, zylindrische Lager.

Anwendungen: Bewegungs-Definition, E-Motoren, Gebläse, Generatoren, Kälte- und Klima-Aggregate, Kompressoren, Maschinen- und Anlagenbau, Pumpen, Stationäre Anwendungen, Ventilatoren

Technische Daten

Produkt	a2tec-Art.		Durchm. D [mm]	Höhe H [mm]	Innen-Gew. G [mm]	Härte [°ShA]
C 8 x 10	A110231	Anfragen	8	10	M3	NR 55
C 10 x 10	A111203	Anfragen	10	10	M4	NR 55
C 10 x 15	A110221	Anfragen	10	15	M4	NR 55
C 10 x 20	A112056	Anfragen	10	20	M4	NR 55
C 15 x 15	A110036	Anfragen	15	15	M4	NR 55
C 15 x 20	A110215	Anfragen	15	20	M4	NR 55
C 15 x 25	A112057	Anfragen	15	25	M4	NR 55
C 20 x 15	A112058	Anfragen	20	15	M6	NR 55
C 20 x 20	A110037	Anfragen	20	20	M6	NR 55
C 20 x 25	A110038	Anfragen	20	25	M6	NR 55
C 20 x 30	A110205	Anfragen	20	30	M6	NR 55
C 25 x 20	A110553	Anfragen	25	20	M6	NR 55
C 25 x 25	A110217	Anfragen	25	25	M6	NR 55
C 25 x 30	A110044	Anfragen	25	30	M6	NR 55
C 25 x 40	A111223	Anfragen	25	40	M6	NR 55
C 30 x 20	A110232	Anfragen	30	20	M8	NR 55
C 30 x 25	A110228	Anfragen	30	25	M8	NR 55
C 30 x 30	A110363	Anfragen	30	30	M8	NR 55
C 30 x 35	A112059	Anfragen	30	35	M8	NR 55
C 30 x 40	A110129	Anfragen	30	40	M8	NR 55
C 40 x 25	A112060	Anfragen	40	25	M8	NR 55
C 40 x 30	A110039	Anfragen	40	30	M8	NR 55
C 40 x 30 - M10	A111072	Anfragen	40	30	M10	NR 55
C 40 x 35	A112061	Anfragen	40	35	M8	NR 55
C 40 x 40	A110040	Anfragen	40	40	M8	NR 55
C 40 x 40 - M10	A111601	Anfragen	40	40	M10	NR 55
C 40 x 45	A112062	Anfragen	40	45	M8	NR 55
C 40 x 50	A112063	Anfragen	40	50	M8	NR 55
C 50 x 30	A110977	Anfragen	50	30	M10	NR 55
C 50 x 35	A110907	Anfragen	50	35	M10	NR 55
C 50 x 40	A110112	Anfragen	50	40	M10	NR 55
C 50 x 45	A110041	Anfragen	50	45	M10	NR 55
C 50 x 50	A110219	Anfragen	50	50	M10	NR 55
C 50 x 60	A112064	Anfragen	50	60	M10	NR 55
C 55 x 40	A111220	Anfragen	55	40	M10	NR 55
C 60 x 30	A112065	Anfragen	60	30	M10	NR 55
C 60 x 35	A112066	Anfragen	60	35	M10	NR 55
C 60 x 40	A112067	Anfragen	60	40	M10	NR 55
C 60 x 45	A110392	Anfragen	60	45	M10	NR 55
C 60 x 50	A111219	Anfragen	60	50	M10	NR 55
C 60 x 60	A111447	Anfragen	60	60	M10	NR 55
C 70 x 30	A110895	Anfragen	70	30	M10	NR 55
C 70 x 35	A111345	Anfragen	70	35	M10	NR 55
C 70 x 40	A111648	Anfragen	70	40	M10	NR 55
C 70 x 45	A110042	Anfragen	70	45	M10	NR 55
C 70 x 50	A112068	Anfragen	70	50	M10	NR 55
C 70 x 55	A110852	Anfragen	70	55	M10	NR 55
C 70 x 60	A112069	Anfragen	70	60	M10	NR 55
C 75 x 35	A110570	Anfragen	75	35	M12	NR 55
C 75 x 40	A110569	Anfragen	75	40	M12	NR 55
C 75 x 45	A110068	Anfragen	75	45	M12	NR 55
C 75 x 50	A110277	Anfragen	75	50	M12	NR 55
C 75 x 55	A110064	Anfragen	75	55	M12	NR 55
C 75 x 60	A110571	Anfragen	75	60	M12	NR 55
C 75 x 70	A110572	Anfragen	75	70	M12	NR 55
C 75 x 75	A110573	Anfragen	75	75	M12	NR 55
C 80 x 40	A111433	Anfragen	80	40	M12	NR 55
C 80 x 50	A112070	Anfragen	80	50	M12	NR 55
C 80 x 60	A110630	Anfragen	80	60	M12	NR 55
C 80 x 80	A110773	Anfragen	80	80	M12	NR 55
C 100 x 40	A110442	Anfragen	100	40	M16	NR 55
C 100 x 50	A110679	Anfragen	100	50	M16	NR 55
C 100 x 55	A111110	Anfragen	100	55	M16	NR 55
C 100 x 60	A111367	Anfragen	100	60	M16	NR 55
C 100 x 70	A110328	Anfragen	100	70	M16	NR 55
C 100 x 75	A110566	Anfragen	100	75	M16	NR 55
C 100 x 100	A111289	Anfragen	100	100	M16	NR 55
C 125 x 55	A112071	Anfragen	125	55	M16	NR 55
C 125 x 75	A112072	Anfragen	125	75	M16	NR 55
C 125 x 100	A112073	Anfragen	125	100	M16	NR 55
C 150 x 50	A111299	Anfragen	150	50	M16	NR 55
C 150 x 55	A110154	Anfragen	150	55	M16	NR 55
C 150 x 55 - M20	A110027	Anfragen	150	55	M20	NR 55
C 150 x 60	A110702	Anfragen	150	60	M16	NR 55
C 150 x 75	A110893	Anfragen	150	75	M16	NR 55
C 150 x 75 - M20	A110567	Anfragen	150	75	M20	NR 55
C 150 x 100 - M20	A112074	Anfragen	150	100	M20	NR 55
C 200 x 70 - M16 R	A112214	Anfragen	200	70	M16	NR 53 R
C 200 x 100	A111290	Anfragen	200	100	M20	NR 55

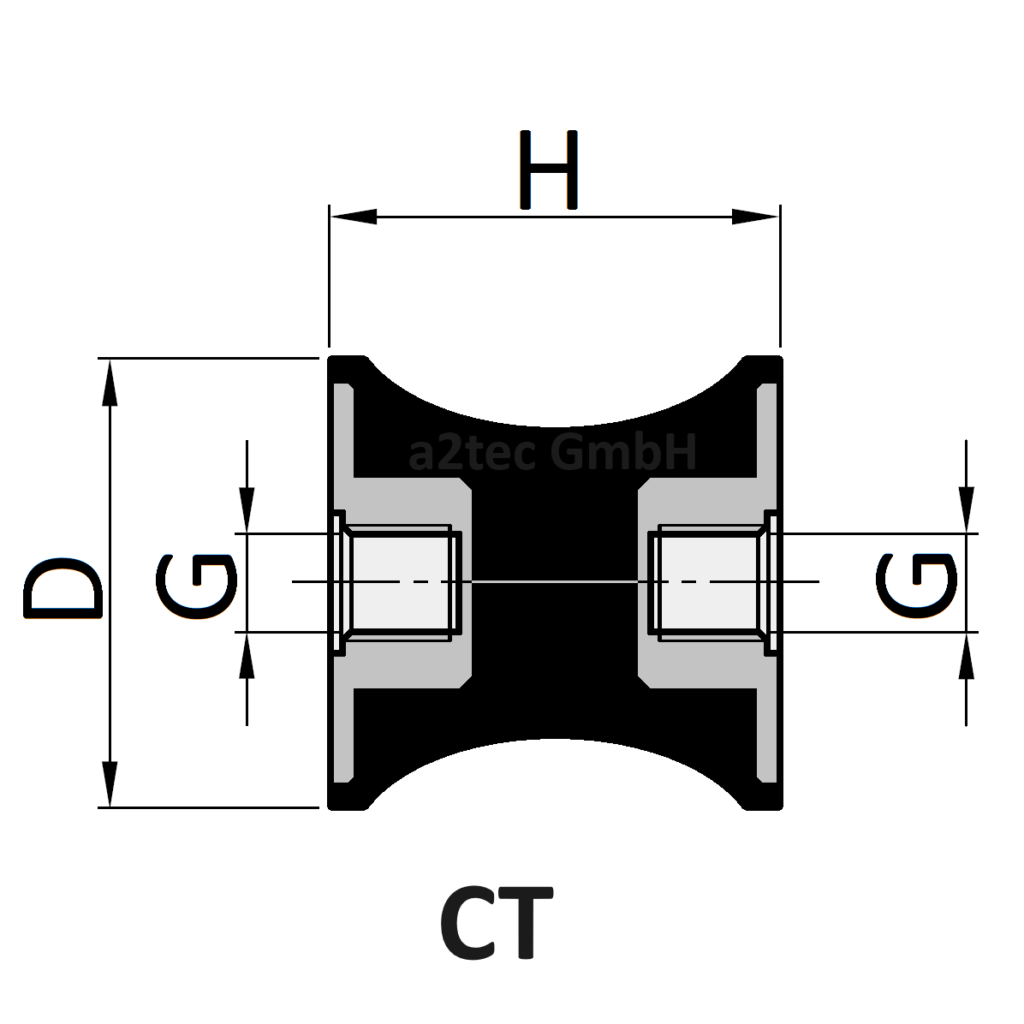

Produkt	a2tec-Art.		Durchm. D [mm]	Höhe H [mm]	Innen-Gew. G [mm]	Härte [°ShA]
CT 15/12 x 15	A112168	Anfragen	15 / 12	15	M4	NR 55
CT 20/14 x 30	A112169	Anfragen	20 / 14	30	M6	NR 55
CT 30/18 x 25	A112170	Anfragen	30 / 18	25	M8	NR 55
CT 40/20 x 48	A110045	Anfragen	40 / 20	48	M8	NR 55
CT 40/25 x 30	A112171	Anfragen	40 / 25	30	M8	NR 55
CT 40/32 x 50	A112172	Anfragen	40 / 32	50	M8	NR 55
CT 40/33 x 30	A112173	Anfragen	40 / 33	30	M8	NR 55
CT 50/42 x 30	A112174	Anfragen	50 / 42	30	M10	NR 55
CT 55/44 x 45	A112175	Anfragen	55 / 44	45	M10	NR 55
CT 60/49 x 60	A112176	Anfragen	60 / 49	60	M10	NR 55
CT 70/45 x 53	A111659	Anfragen	70 / 45	53	M10	NR 55
CT 95/80 x 75	A112177	Anfragen	95 / 80	75	M16	NR 55

CV 25/22 x 22	A112193	Anfragen	25 / 22	22	M6	NR 55
CV 40/35 x 28	A112194	Anfragen	40 / 35	28	M8	NR 55
CV 40/37 x 30	A112195	Anfragen	40 / 37	30	M8	NR 55
CV 50/40 x 30	A112196	Anfragen	50 / 40	30	M10	NR 55
CV 75/70 x 40	A112197	Anfragen	75 / 70	40	M12	NR 55
CV 100/95 x 55 R	A112192	Anfragen	100 / 95	55	M16	NR 53 R
CV 100/95 x 55	A112198	Anfragen	100 / 95	75	M16	NR 55
CV 160/145 x 75 - R	A112226	Anfragen	160 / 145	75	M16	NR 58 R
