Hohlpuffer

Gummi-Hohlpuffer können als Schwingungsdämpfer eingesetzt werden, ebenso als Auswurf-Feder bei Stanzwerkzeugen. Im Standard sind die Hohlpuffer nur aus Gummi, Varianten mit einseitig oder beidseitig Metall sind möglich.

Kategorien: Schwingungstechnik, Elisa® Anwendungen: Bewegungs-Definition, Maschinen- und Anlagenbau

Technische Daten

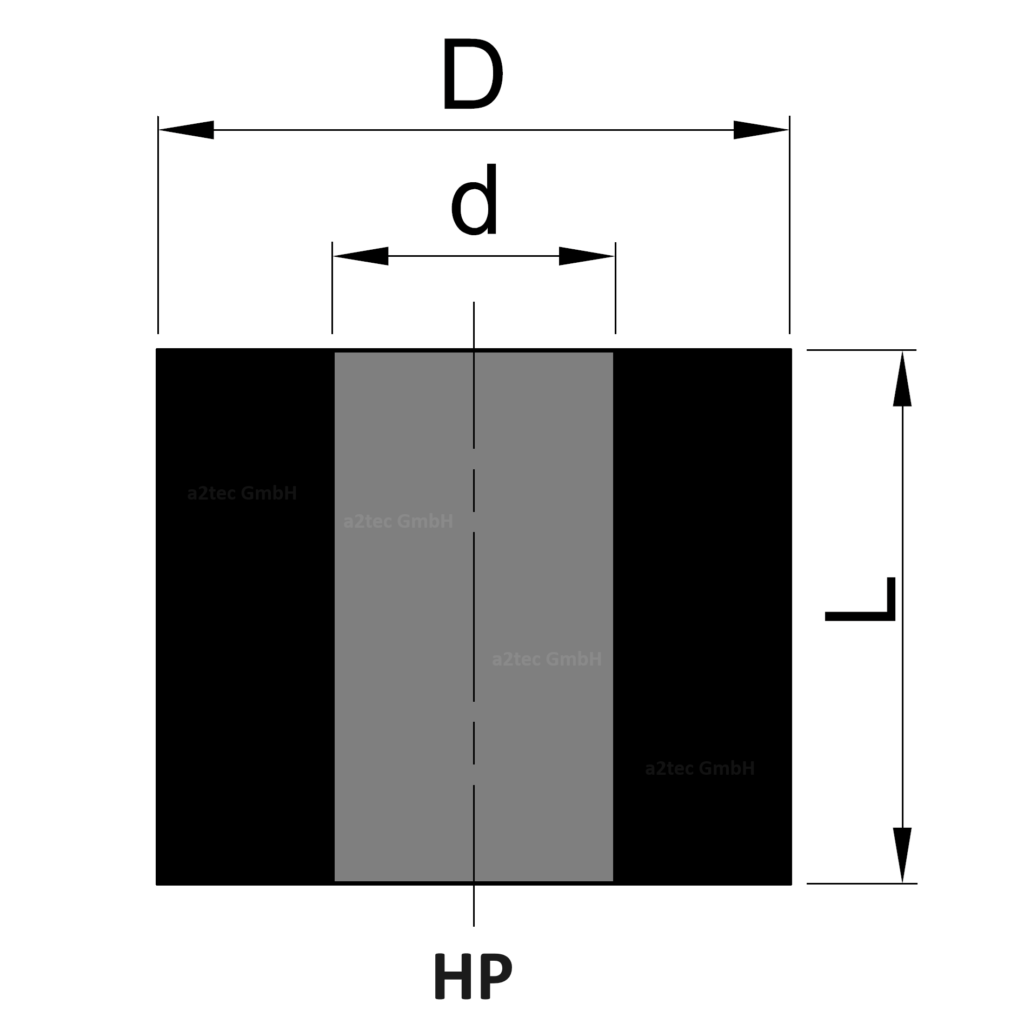

Typ	a2tec-Art.	Außen-Du. D [mm]	Innen-Du. d [mm]	Länge L [mm]	Härte [°ShA]	max. Weg [mm]	max. Last [N]
HP 13/6,5-12	A190210	13	6,5	12	NR 55	3,0	105
HP 15/6,5-15	A190179	15	6,5	15	NR 55	3,8	155
HP 15/6,5-20	A190180	15	6,5	20	NR 55	5,0	150
HP 15/6,5-25	A190155	15	6,5	25	NR 55	6,3	145
HP 20/6-25	A190110	20	6	25	NR 55	6,3	305
HP 20/8,5-15	A190181	20	8,5	15	NR 55	3,8	285
HP 20/8,5-20	A190170	20	8,5	20	NR 55	5,0	275
HP 20/8,5-25	A190182	20	8,5	25	NR 55	6,3	270
HP 20/8,5-30	A190183	20	8,5	30	NR 55	7,5	265
HP 25/10,5-20	A190184	25	10,5	20	NR 55	5,0	440
HP 25/10,5-25	A190104	25	10,5	25	NR 55	6,3	430
HP 25/10,5-30	A190186	25	10,5	30	NR 55	7,5	425
HP 25/10,5-40	A190130	25	10,5	40	NR 55	10,0	420
HP 25/10,5-50	A190138	25	10,5	50	NR 55	12,5	415
HP 30/13,5-30	A190185	30	13,5	30	NR 55	7,5	600
HP 30/13,5-40	A190187	30	13,5	40	NR 55	10,0	590
HP 30/13,5-50	A190188	30	13,5	50	NR 55	12,5	580
HP 32/13,5-32	A190029	32	13,5	32	NR 55	8,0	705
HP 40/12-25	A190038	40	12	25	NR 55	6,3	1355
HP 40/12-35	A190211	40	12	35	NR 55	8,8	1265
HP 40/12-65	A190019	40	12	65	NR 55	16,3	1195
HP 40/13,5-30	A190189	40	13,5	30	NR 55	7,5	1250
HP 40/13,5-40	A190190	40	13,5	40	NR 55	10,0	1200
HP 40/13,5-50	A190063	40	13,5	50	NR 55	12,5	1180
HP 40/13,5-60	A190191	40	13,5	60	NR 55	15,0	1165
HP 50/17-30	A190192	50	17	30	NR 55	7,5	2045
HP 50/17-40	A190193	50	17	40	NR 55	10,0	1930
HP 50/17-50	A190194	50	17	50	NR 55	12,5	1875
HP 50/17-60	A190195	50	17	60	NR 55	15,0	1845
HP 50/17-63	A190163	50	17	63	NR 55	15,8	1840
HP 50/17-80	A190107	50	17	80	NR 55	20,0	1810
HP 50/21-30	A190169	50	21	30	NR 55	7,5	1850
HP 50/24-50	A190011	50	24	50	NR 55	12,5	1600
HP 60/17-30	A190196	60	17	30	NR 55	7,5	3330
HP 60/17-40	A190197	60	17	40	NR 55	10,0	3050
HP 60/17-50	A190198	60	17	50	NR 55	12,5	2910
HP 60/17-60	A190199	60	17	60	NR 55	15,0	2835
HP 70/40-40	A190217	70	40	40	NR 55	10,0	2840
HP 75/18-40	A190066	75	18	40	NR 55	10,0	5320
HP 80/21-30	A190113	80	21	30	NR 55	7,5	6965
HP 80/21-40	A190200	80	21	40	NR 55	10,0	6060
HP 80/21-50	A190201	80	21	50	NR 55	12,5	5620
HP 80/21-60	A190202	80	21	60	NR 55	15,0	5375
HP 80/21-80	A190203	80	21	80	NR 55	20,0	5120
HP 80/21-100	A190234	80	21	100	NR 55	25,0	5000
HP 80/40-60	A190021	80	40	60	NR 55	15,0	4075
HP 100/21-30	A190204	100	21	30	NR 55	7,5	13690
HP 100/21-40	A190205	100	21	40	NR 55	10,0	11200
HP 100/21-50	A190206	100	21	50	NR 55	12,5	10000
HP 100/21-60	A190207	100	21	60	NR 55	15,0	9325
HP 100/21-80	A190208	100	21	80	NR 55	20,0	8630
HP 100/21-100	A190209	100	21	100	NR 55	25,0	8290
HP 100/30-35	A190212	100	30	35	NR 55	8,8	10740
HP 100/30-100	A190173	100	30	100	NR 55	25,0	7770
HP 100/50-100	A190172	100	50	100	NR 55	25,0	6210
HP 120/40-40	A190214	120	40	40	NR 55	10,0	15110
HP 125/35-125	A190013	125	35	125	NR 55	31,3	12335
HP 125/45-40	A190108	125	45	40	NR 55	10,0	16050
HP 125/45-50	A190109	125	45	50	NR 55	12,5	14300
HP 125/50-115	A190008	125	50	115	NR 55	28,8	11110
HP 125/50-125	A190004	125	50	125	NR 55	31,3	11025
HP 150/45-180	A190218	150	45	180	NR 55	45,0	17155
HP 150/51-100	A190215	150	51	100	NR 55	25,0	17970
HP 200/33-200	A190216	200	33	200	NR 55	50,0	34045
HP 200/61-100	A190219	200	61	100	NR 55	25,0	36060
HP 200/100-170	A190009	200	100	170	NR 55	42,5	25155

Typ	a2tec-Art.	Durchm. D1 [mm]	Durchm. D2 [mm]	Bohrung Metall d [mm]	Höhe H [mm]	Härte [°ShA]	Max. Weg [mm]	Max. Last [N]
HPF 30/16-16	A150162	30	16	9	16	NR 55	2,0	320
HPF 40/17-16	A150163	40	16	9	16	NR 55	2,0	820
HPF 40/17-20	A150164	40	17	9	20	NR 55	2,6	700
HPF 50/17-16	A150165	50	20	11	16	NR 55	2,0	1470
HPF 50/17-20	A150155	50	22	11	20	NR 55	2,6	1160
HPF 60/17-20	A150166	60	25	11	20	NR 55	2,4	2000
HPF 75/17-25	A150167	75	30	13	25	NR 55	2,9	3370
HPF 80/17-20	A150168	80	32	13	20	NR 55	2,4	4650
HPF 100/17-25	A150169	100	40	13	25	NR 55	2,9	7600
HPF 100/17-30	A150170	100	60	33	30	NR 55	3,6	3700
HPF 125/17-25	A150171	125	50	17	25	NR 55	2,9	15100

Typ	a2tec-Art.	Durchm. Außen [mm]	Durchm. Innen [mm]	Höhe [mm]	Metall	Härte [°ShA]
HP-1M 15/6,5x15	A190253	15	6,5	15	eins., Stahl verz.	NR 55
HP-1M 15/6,5x20	A190254	15	6,5	20	eins., Stahl verz.	NR 55
HP-1M 20/8,5x20	A190255	20	8,5	20	eins., Stahl verz.	NR 55
HP-1M 20/8,5x25	A190256	20	8,5	25	eins., Stahl verz.	NR 55
HP-1M 25/10,5x25	A190257	25	10,5	25	eins., Stahl verz.	NR 55
HP-1M 25/10,5x30	A190258	25	10,5	30	eins., Stahl verz.	NR 55
HP-1M 25/10,5x40	A190259	25	10,5	40	eins., Stahl verz.	NR 55
HP-1M 28/6x20	A190067	28	6	20	eins., Stahl verz.	NR 60
HP-1M 30/13,5x30	A190260	30	13,5	30	eins., Stahl verz.	NR 55
HP-1M 30/13,5x40	A190262	30	13,5	40	eins., Stahl verz.	NR 55
HP-1M 40/10x10	A190242	40	10	10	eins., Stahl verz.	NR 55
HP-1M 40/13x16	A190003	40	13	16	eins., Stahl verz.	NR 55
HP-1M 40/13x20	A190128	40	13	20	eins., Stahl verz.	NR 55
HP-1M 40/13,5x30	A190263	40	13,5	30	eins., Stahl verz.	NR 55
HP-1M 40/13,5x40	A190264	40	13,5	40	eins., Stahl verz.	NR 55
HP-1M 40/13,5x50	A190265	40	13,5	50	eins., Stahl verz.	NR 55
HP-1M 50/17x30	A190266	50	17	30	eins., Stahl verz.	NR 55
HP-1M 50/17x40	A190267	50	17	40	eins., Stahl verz.	NR 55
HP-1M 50/17x50	A190268	50	17	50	eins., Stahl verz.	NR 55
HP-1M 50/17x60	A190269	50	17	60	eins., Stahl verz.	NR 55
HP-1M 60/17-30	A190270	60	17	30	eins., Stahl verz.	NR 55
HP-1M 60/17-40	A190271	60	17	40	eins., Stahl verz.	NR 55
HP-1M 60/17x60	A190272	60	17	60	eins., Stahl verz.	NR 55
HP-1M 60/20x20	A190244	60	20	20	eins., Stahl verz.	NR 55
HP-1M 75/16x25	A190245	75	16	25	eins., Stahl verz.	NR 55
HP-1M 80/21x30	A190243	80	21	30	eins., Stahl verz.	NR 55
HP-1M 80/21x40	A190273	80	21	40	eins., Stahl verz.	NR 55
HP-1M 80/21x60	A190274	80	21	60	eins., Stahl verz.	NR 55
HP-1M 100/21x30	A190246	100	21	30	eins., Stahl verz.	NR 55
HP-1M 100/21x40	A190247	100	21	40	eins., Stahl verz.	NR 55
HP-1M 100/21x60	A190252	100	21	60	eins., Stahl verz.	NR 55
HP-1M 100/21x80	A190275	100	21	80	eins., Stahl verz.	NR 55
HP-1M 100/60x30	A190248	100	60	30	eins., Stahl verz.	NR 55
HP-1M 120/21x30	A190249	120	21	30	eins., Stahl verz.	NR 55
HP-1M 120/21x40	A190250	120	25	40	eins., Stahl verz.	NR 55
HP-1M 150/32x40	A190251	150	32	40	eins., Stahl verz.	NR 55

HP-2M 20/6x25	A190220	20	6	25	bds. Stahl verz.	NR 55
HP-2M 25/6,6x20	A190221	25	6,6	20	bds. Stahl verz.	NR 55
HP-2M 30/16x15	A190222	30	16	15	bds. Stahl verz.	NR 55
HP-2M 40/13x16	A190096	40	13	16	bds. Stahl verz.	NR 55
HP-2M 40/13x20	A190030	40	13	20	bds. Stahl verz.	NR 55
HP-2M 40/13x30	A190223	40	13	30	bds. Stahl verz.	NR 55
HP-2M 40/13x40	A190224	40	13	40	bds. Stahl verz.	NR 55
HP-2M 50/13x25	A190225	50	13	25	bds. Stahl verz.	NR 55
HP-2M 50/17x30	A190226	50	17	30	bds. Stahl verz.	NR 55
HP-2M 50/17x40	A190227	50	17	40	bds. Stahl verz.	NR 55
HP-2M 50/17x50	A190091	50	17	50	bds. Stahl verz.	NR 55
HP-2M 50/21x30	A190027	50	21	30	bds. Stahl verz.	NR 55
HP-2M 50/21x40	A190236	50	21	40	bds. Stahl verz.	NR 55
HP-2M 50/21x50	A190034	50	21	50	bds. Stahl verz.	NR 55
HP-2M 60/18x30	A190228	60	18	30	bds. Stahl verz.	NR 55
HP-2M 60/20,5x13	A190166	60	20,5	13	bds. Stahl verz.	NR 55
HP-2M 60/21x30	A190069	60	21	30	bds. Stahl verz.	NR 55
HP-2M 60/21x50	A190229	60	21	50	bds. Stahl verz.	NR 55
HP-2M 75/24x42	A190057	75	24	42	bds. Stahl verz.	NR 55
HP-2M 75/25x30	A190230	75	25	30	bds. Stahl verz.	NR 55
HP-2M 75/25x55	A190237	75	25	55	bds. Stahl verz.	NR 55
HP-2M 80/21x30	A190241	80	21	30	bds. Stahl verz.	NR 55
HP-2M 80/25x40	A190070	80	25	40	bds. Stahl verz.	NR 55
HP-2M 90/25x90	A190100	90	25	90	bds. Stahl verz.	NR 55
HP-2M 100/21x40	A190239	100	21	40	bds. Stahl verz.	NR 55
HP-2M 100/21x60	A190231	100	21	60	bds. Stahl verz.	NR 55
HP-2M 100/31x40	A190238	100	31	40	bds. Stahl verz.	NR 55
HP-2M 100/31x50	A190235	100	31	50	bds. Stahl verz.	NR 55
HP-2M 120/40x40	A190240	120	41	40	bds. Stahl verz.	NR 55
HP-2M 125/30x80	A190232	125	30	80	bds. Stahl verz.	NR 55
HP-2M 150/51x100	A190233	150	51	100	bds. Stahl verz.	NR 55
