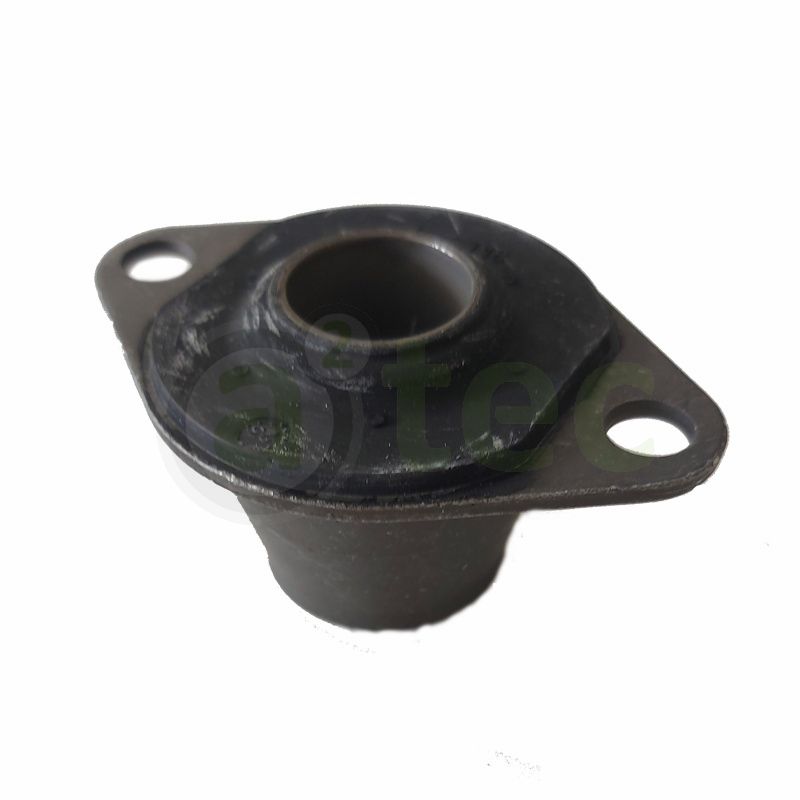

Konuslager sind elastische Lager für Motoren, Aggregate und Aufbauten – in Fahrzeugen, Schienenfahrzeugen und Schiffen. Durch die Bauform können Konen in horizontaler Richtung große Kräfte aufnehmen (z.B. Bremskräfte), obwohl das zu lagerne Aggregat mit einer guten Schwingungsdämpfung versehen ist.
Bauartbedingt sind Konuslager immer abreißsicher und für mobile Anwendungen ideal.
Konuslager sind elastische Lager für Motoren, Aggregate und Aufbauten – in Fahrzeugen, Schienenfahrzeugen und Schiffen. Durch die Bauform können Konen in horizontaler Richtung große Kräfte aufnehmen (z.B. Bremskräfte), obwohl das zu lagerne Aggregat mit einer guten Schwingungsdämpfung versehen ist.
Bauartbedingt sind Konuslager immer abreißsicher und für mobile Anwendungen ideal.
| Trelleborg-Art. | a2tec-Art. | Zeichnung | Länge L [mm] | Breite B [mm] | Höhe H [mm] | Lochabstand A [mm] | E [mm] | D1 [mm] | D2 [mm] | d [mm] | h [mm] | s [mm] | Härte [IRHD] | Aussparungen | Scheiben | Max. Last [N] | Max. Weg [mm] | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10-00402 | A130142 | Anfragen | 17-0379 | 89 | 57 | 29 | 73 | 52 | 12 | 10,2 | 8,7 | 22 | 2 | 45 | nein | ohne | 350 | 3,7 |
| 10-00404 | A130058 | Anfragen | 17-0379 | 89 | 57 | 29 | 73 | 52 | 12 | 10,2 | 8,7 | 22 | 2 | 60 | nein | ohne | 700 | 3,7 |
| 90905 | A130027 | Anfragen | 057 18 001 | 89 | 54 | 30 | 73 | 49 | 10,5 | 10,5 | 8,7 | 8 | 2 | 50 | nein | ohne | 550 | 3,4 |
| 90810 | A130028 | Anfragen | 057 18 001 | 89 | 54 | 30 | 73 | 49 | 10,5 | 10,5 | 8,7 | 8 | 2 | 65 | nein | ohne | 1300 | 3,4 |
| 91056 | A130083 | Anfragen | 057 18 001 | 89 | 54 | 30 | 73 | 49 | 10,5 | 10,5 | 8,7 | 8 | 2 | 75 | nein | ohne | 2000 | 3,4 |
| 93947 | A130023 | Anfragen | 057 18 226 | 101,6 | 69,8 | 53,8 | 82,5 | 55,6 | 25,4 | 12,7 | 11 | 9,1 | 3 | 50 | nein | ohne | 2300 | 5 |
| 93948 | A130025 | Anfragen | 057 18 226 | 101,6 | 69,8 | 53,8 | 82,5 | 55,6 | 25,4 | 12,7 | 11 | 9,1 | 3 | 65 | nein | ohne | 5000 | 5 |
| 93949 | A130079 | Anfragen | 057 18 226 | 101,6 | 69,8 | 53,8 | 82,5 | 55,6 | 25,4 | 12,7 | 11 | 9,1 | 3 | 75 | nein | ohne | 6000 | 5 |
| 10-00904 | A130136 | Anfragen | - | 101,6 | 76,2 | 52,1 | 82,5 | 54,2 | 25,5 | 16,3 | 10,3 | - | 3,7 | 60 | nein | ohne |
Beratung und Verkauf nur an gewerbliche Kunden!
