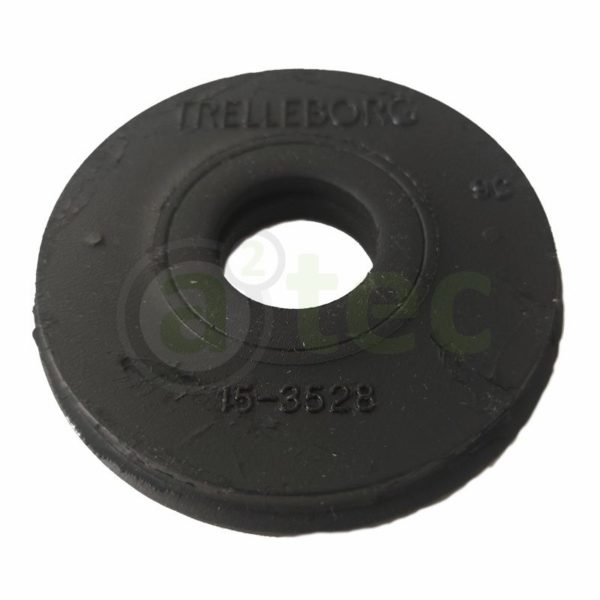

Anschlagscheibe

Kategorien: Schwingungstechnik, Trelleborg

Technische Daten

Trelleborg-Art.	a2tec-Art.		Typ	ød1 [mm]	ød2 [mm]	s1 [mm]	s2 [mm]	ød3 [mm]	ød4 [mm]	s3 [mm]	Schraubengröße [mm]
49041777	A190078	Anfragen	Typ A	40	9	2,5					M8 5,6
20-00531	A190141	Anfragen	Typ A	51	10	4					M10
49041776	A190081	Anfragen	Typ A	50	11	2,5					M10 5,6
20-00532	A190092	Anfragen	Typ A	80	16	5					M16
49032678	A190045	Anfragen	Typ A	75	16,2	4					M16 5,6
20-02818	A190148	Anfragen	Typ A	139	24	10					M24
97140	A190053	Anfragen	Typ B	104	17	5	3	46			M16 5,6
20-00528	A190058	Anfragen	Typ B	80	20	5	2	35			M20
49056605	A190079	Anfragen	Typ B	48	10,5	5	5	15			M10 5,6
97139	A190052	Anfragen	Typ B	35	17	4	2	28			M16 5,6
97142	A190031	Anfragen	Typ B	110	24,3	6	4	45,9			M24 5,6
97141	A190041	Anfragen	Typ B	75	20,2	5	3	35			M20 5,6
20-02894	A190288	Anfragen	Typ C	67	20	5	5	35			M20
511927	A190023	Anfragen	Typ D	80	16,5	5	11	31	43	5	M16 5,6
20-00631	A190140	Anfragen		75	11	4	13
50027262	A190040	Anfragen		122	94,7	8
