Flachlager / Schienen

Gummi-Metall-Schienen sind ein einfaches Element zur Schwingungsdämpfung. Sie sind sehr gut geeignet auch sehr hohe Lasten zu tragen. Durch kürzen der Länge kann die Traglast der Gummi-Metall-Schienen individuell an die Bedürfnisse angepasst werden.

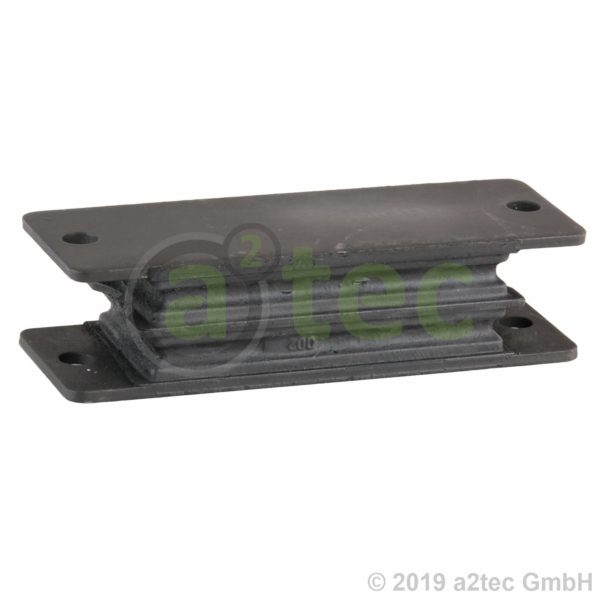

Flachlager sind von der Funktion wie eine Schiene, jedoch sind die Metalle bereits mit definierten Montage-Punkten versehen.

Kategorien: Schwingungstechnik, Trelleborg Anwendungen: Aufstellung, Fräs- und Drehmaschinen, Fundament, Gebläse, Hobel, Kälte- und Klima-Aggregate, Maschinen- und Anlagenbau, Sägen, Stationäre Anwendungen, Ventilatoren, Werkzeugmaschinen

Technische Daten

Trelleborg-Art.	a2tec-Art.		Abbildung	Länge L [mm]	Breite B [mm]	Höhe H [mm]	Härte [°ShA]	Max. Weg [mm]	Max. Last [N]
96796	A100038	Anfragen	FL - Bolzen	90	41	35,8	45	2,4	1200
96797	A100039	Anfragen	FL - Bolzen	90	41	35,8	50	2,4	1500
96798	A100040	Anfragen	FL - Bolzen	90	41	35,8	60	2,4	2300
96745	A100008	Anfragen	FL - Bolzen	90	41	35,8	70	2,4	3000
96791	A100011	Anfragen	FL - Platte	168	57	43,2	45	2,7	7400
96793	A100012	Anfragen	FL - Platte	168	57	43,2	55	2,7	9000
96792	A100009	Anfragen	FL - Platte	168	57	43,2	65	2,7	15100
96794	A100014	Anfragen	FL - Platte	168	57	43,2	70	2,7	18900
96787	A100071	Anfragen	andere Platte	168	57	51,0	45	3,5	1400
96788	A100072	Anfragen	andere Platte	168	57	51,0	55	3,5	2800
96789	A100073	Anfragen	andere Platte	168	57	51,0	60	3,5	3060
96790	A100074	Anfragen	andere Platte	168	57	51,0	70	3,5	4700
49002649	A100042	Anfragen	andere Platte	255	170	49,0	45	2,0	41000
49002650	A100041	Anfragen	andere Platte	255	170	49,0	60	2,0	98000
