Maschinenfuß M

Maschinenfüße sind universell einsetzbare Lagerelemente für Maschinen, Motoren, Pumpen und Anlagen. Die abreißsichere Ausführung ist die gängigste Variante, auch für den mobilen Einsatz geeignet. Die zusätzlich mögliche Höhenverstellung ist bei einem Einsatz unter einer stationären Anlage hilfreich, um Unebenheiten auszugleichen und die Anlage zu nivellieren.

Kategorien: Schwingungstechnik, Trelleborg

Technische Daten

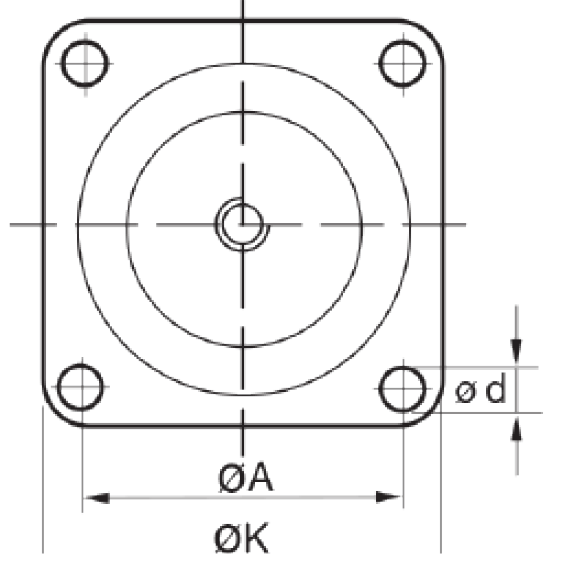

Trelleborg-Art.	a2tec-Art.		Glocken-Du. D [mm]	Breite E [mm]	Lochabstand A [mm]	Länge K [mm]	Höhe H [mm]	h [mm]	ød [mm]	Gewinde G [mm]	Härte [IRHD]	Max. Belastung [N]
10-00139	A120443	Anfragen	18	43	50	64	20	7	7	M6	40	35
10-00140	A120444	Anfragen	18	43	50	64	20	7	7	M6	60	90
10-00094	A120429	Anfragen	33	56	66	85	25	11	8	M8	40	200
10-00095	A120430	Anfragen	33	56	66	85	25	11	8	M8	60	500
10-00096	A120268	Anfragen	45	76	92	114	35	14	10	M10	40	400
10-00097	A120277	Anfragen	45	76	92	114	35	14	10	M10	60	800
10-00100	A120275	Anfragen	53	96	110	136	40	15	11,5	M10	40	700
10-00099	A120276	Anfragen	53	96	110	136	40	15	11,5	M10	60	1.500
10-00102	A120486	Anfragen	58	101	124	151	45	13	11,5	M10	40	1.300
10-00103	A120487	Anfragen	58	101	124	151	45	13	11,5	M10	60	2.200
10-00104	A120484	Anfragen	78	-	120	150	63	18	14,5	M12	40	2.800
10-00105	A120485	Anfragen	78	-	120	150	63	18	14,5	M12	60	5.000
10-00080	A120408	Anfragen	100	-	160	200	85	25	14,5	M16	40	3.800
10-00081	A120409	Anfragen	100	-	160	200	85	25	14,5	M16	60	7.500
10-00082	A120410	Anfragen	186	-	250	310	160	43	18	M24	40	14.000
10-00083	A120411	Anfragen	186	-	250	310	160	43	18	M24	60	25.000
