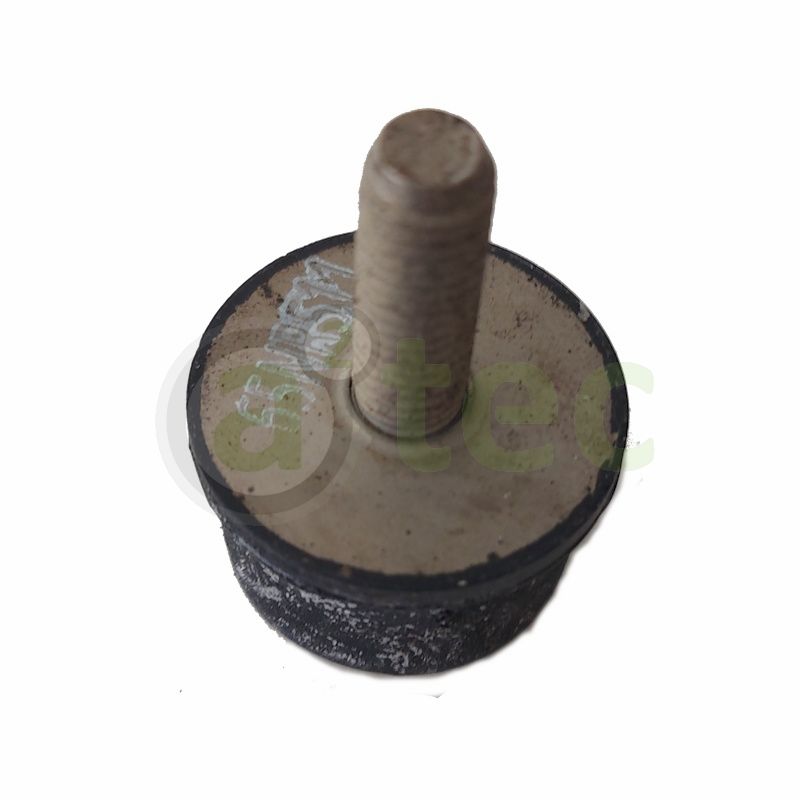

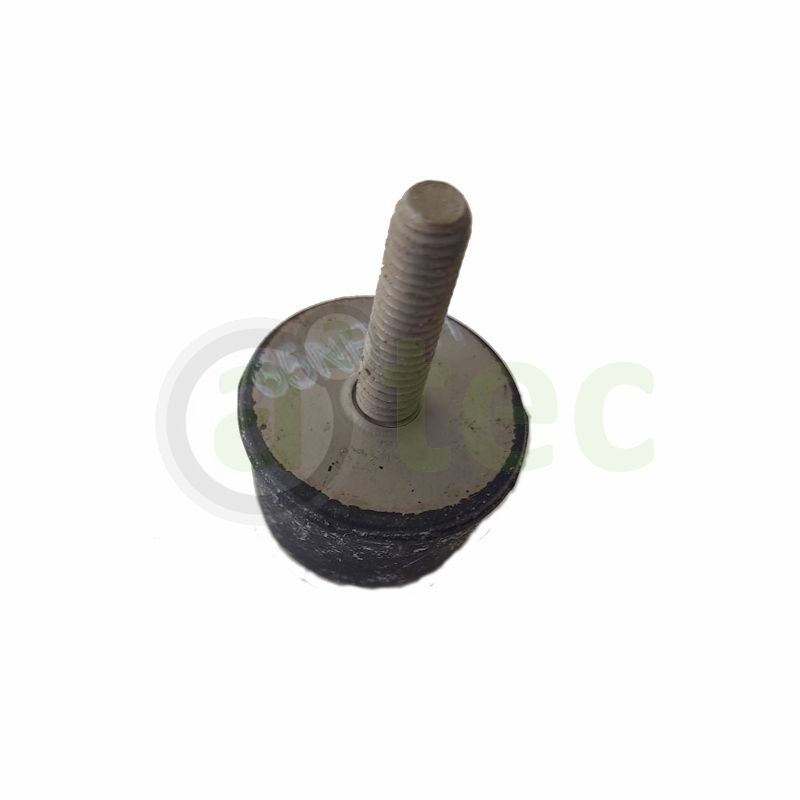

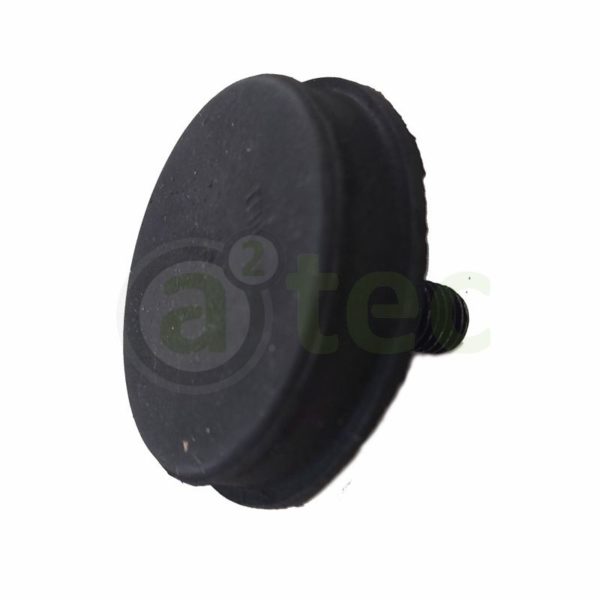

Das Rundlager ist ein einfaches und effektives Element zur Schwingungsisolierung für den stationären Einsatz. Er wird häufig eingesetzt bei Klimaanlagen, Pumpen, Ventilatoren und Aggregaten.
Der eingezogene Elastomerkörper bei Rundlagern führt zu einer höheren Lebensdauererwartung bei einer hohen dynamischen Belastung.
Das Rundlager ist ein einfaches und effektives Element zur Schwingungsisolierung für den stationären Einsatz. Er wird häufig eingesetzt bei Klimaanlagen, Pumpen, Ventilatoren und Aggregaten.
Der eingezogene Elastomerkörper bei Rundlagern führt zu einer höheren Lebensdauererwartung bei einer hohen dynamischen Belastung.

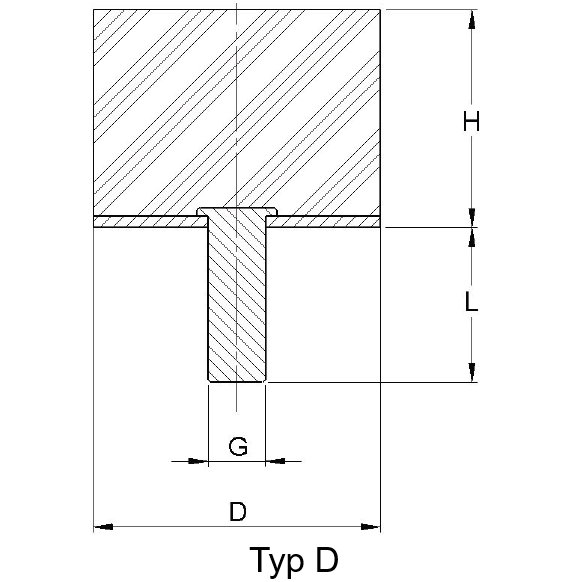

| Typ | Trelleborg-Art. | a2tec-Art. | Durchmesser D [mm] | Höhe H [mm] | Gewinde G [mm] | L [mm] | Härte [IRHD] | Max. Belastung [N] | Max. Weg [mm] | |
|---|---|---|---|---|---|---|---|---|---|---|
| D | 90496 | A110749 | Anfragen | 15 | 6 | M4 | 15 | 65 | 315 | 1,2 |
| D | 91040 | A111646 | Anfragen | 15 | 13 | M4 | 15 | 65 | 95 | 1,8 |
| D | 90308 | A110942 | Anfragen | 16 | 4 | M4 | 10 | 65 | 470 | 0,7 |
| D | 90335 | A110324 | Anfragen | 20 | 12 | M6 | 10,5 | 65 | 445 | 2,5 |
| D | 91589 | A111213 | Anfragen | 20 | 12 | M6 | 10,5 | 75 | 550 | 2,5 |
| D | 97155 | A111266 | Anfragen | 20 | 16 | M6 | 18,5 | 65 | 400 | 3,4 |
| D | 97197 | A111931 | Anfragen | 30 | 16 | M8 | 13 | 65 | 1090 | 3,2 |
| D | 97196 | A110909 | Anfragen | 30 | 16 | M8 | 20 | 65 | 1090 | 3,2 |
| D | 597193 | A110961 | Anfragen | 30 | 16 | M8 | 23 | 65 | 1090 | 3,2 |
| D | 97198 | A110946 | Anfragen | 30 | 18 | M8 | 23 | 65 | 580 | 3,5 |
| D | 90317 | A110282 | Anfragen | 30 | 26 | M8 | 23 | 65 | 800 | 5,2 |
| D | 91070 | A110283 | Anfragen | 40 | 26 | M10 | 27,5 | 65 | 2150 | 5,5 |
| D | 90358 | A110725 | Anfragen | 40 | 30 | M8 | 22,5 | 65 | 1460 | 5,5 |
| D | 90305 | A111734 | Anfragen | 40 | 30 | M10 | 27,5 | 65 | 1500 | 5,5 |
| D | 90307 | A111429 | Anfragen | 50 | 12 | M10 | 27,5 | 65 | 4870 | 1,9 |
| D | 90321 | A111773 | Anfragen | 50 | 36 | M10 | 27,5 | 65 | 2560 | 7,0 |
| D | 500068 | A111385 | Anfragen | 50 | 37,5 | M10 | 27,5 | 65 | 2850 | 7,5 |
| D | 10-00337 | A111897 | Anfragen | 50,8 | 19 | M10 | 25 | 6400 | 7 | |
| D | 90324 | A110959 | Anfragen | 70 | 55 | M12 | 37 | 65 | 2720 | 7,8 |
| D | 597219 | A111412 | Anfragen | 75 | 20 | M12 | 37 | 65 | 7740 | 3,0 |
| D | 90362 | A110866 | Anfragen | 75 | 30 | M12 | 37 | 65 | 7480 | 6,1 |
| D | 91616 | A111336 | Anfragen | 75 | 45 | M12 | 37 | 65 | 5220 | 8,0 |

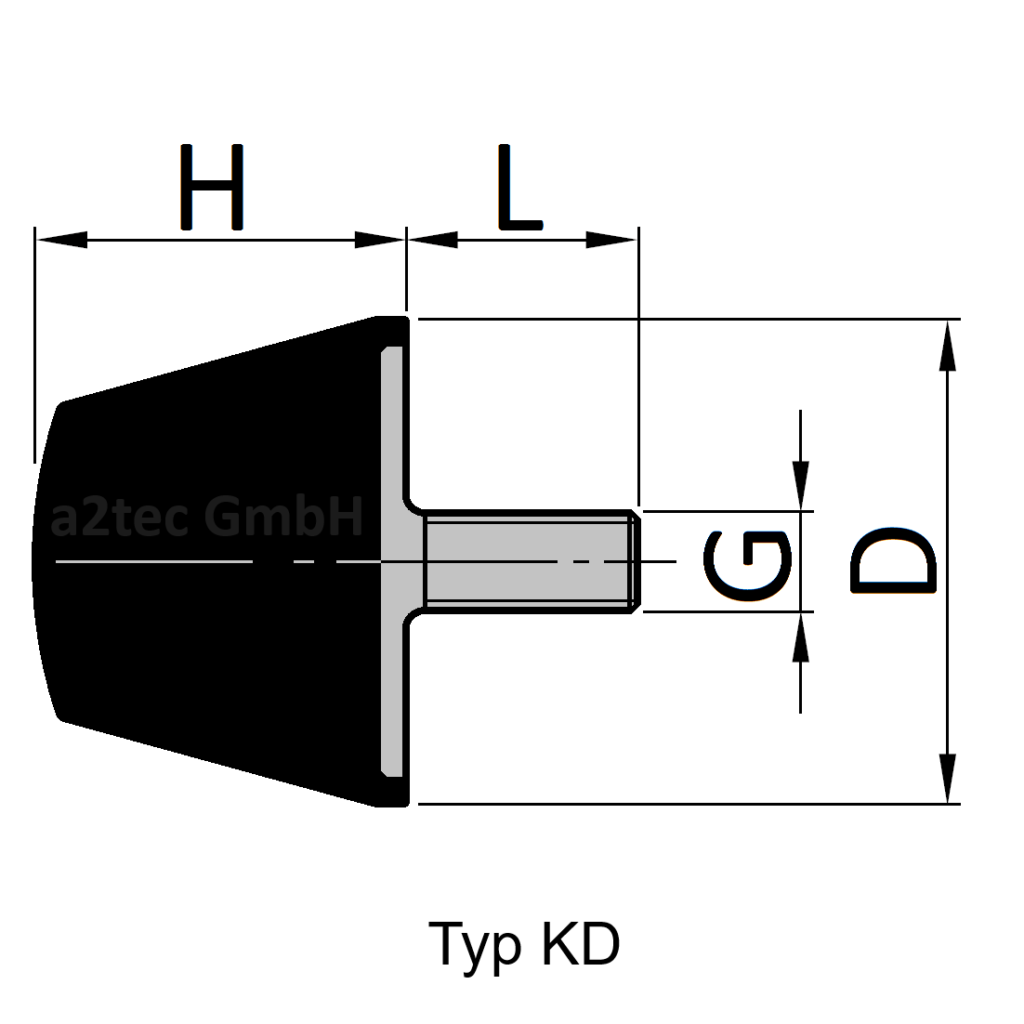

| Typ | Trelleborg-Art. | a2tec-Art. | Durchmesser D [mm] | Höhe H [mm] | Gewinde G [mm] | L [mm] | Härte [IRHD] | Max. Belastung [N] | Max. Weg [mm] | |
|---|---|---|---|---|---|---|---|---|---|---|

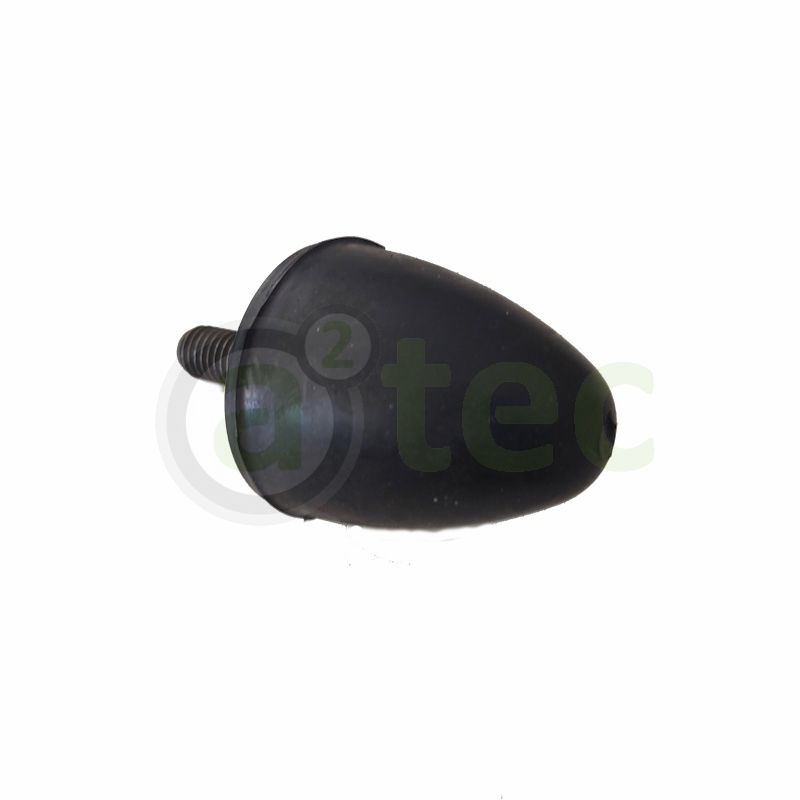

| KD | 92544 | A110388 | Anfragen | 25 | 18 | M6 | 22,5 | 60 | 500 | 1,9 |
| KD | 90337 | A110616 | Anfragen | 50 | 20 | M10 | 27,5 | 65 | 1280 | 2 |
| KPD | 90306 | A110622 | Anfragen | 35 | 40 | M8 | 23 | 65 | 300 | 4 |
| KPD | 90376 | A110541 | Anfragen | 125 | 78 | M16 | 46 | 65 | 4250 | 10 |
| PK | 10-00339 | A111703 | Anfragen | 38 | 38 | M8 | 20 | 2500 | 18 | |
| PK | 10-00335 | A110874 | Anfragen | 108 | 119 | M12 | 30 | 2000 | 60 |
